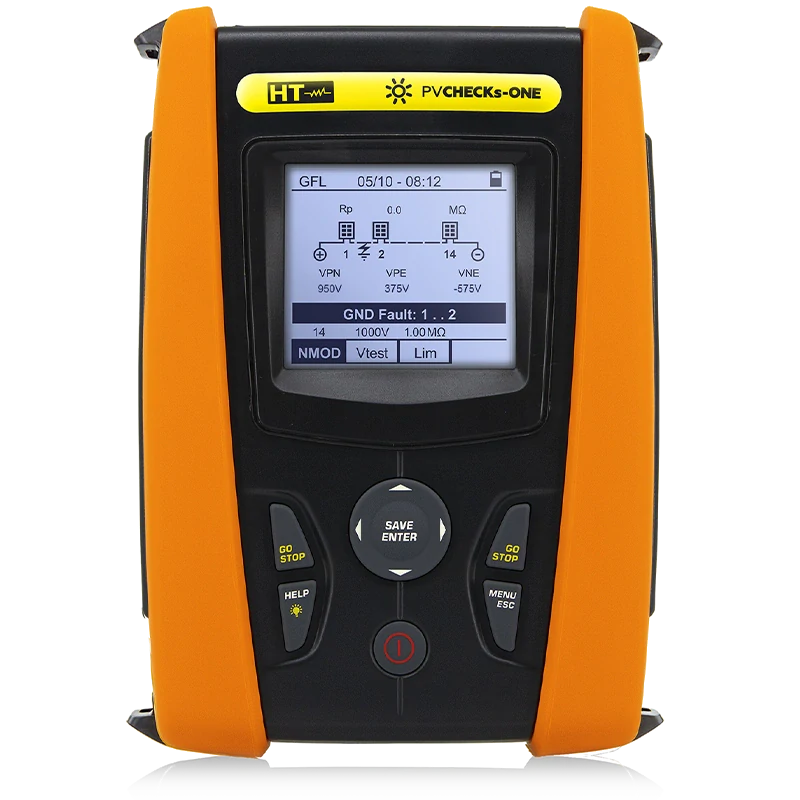

PVCHECKS-ONE přístroj pro testování elektrické bezpečnosti a řešení problémů ve FV systémech do 1000V/30A

PVCHECKs-ONE disponuje inovativní funkci OPT, která je navržena pro provádění testů izolace i na řetězcích fotovoltaických systémů, kde jsou instalovány MLPE (optimizéry výkonu s RSD nebo bez RSD), bez nutnosti odpojovat tato zařízení od modulů.
Tato nová funkce rozšiřuje všestrannost přístroje a zajišťuje shodu s bezpečnostními a výkonnostními požadavky v moderních fotovoltaických systémech integrujících výkonovou elektroniku.
Funkce splňuje požadavky na zařízení pro rychlé vypnutí (RSD) v souladu s referenční normou NEC 690.12.
Jediný a jednoduchý příkaz „GO“ pro automatické provedení všech testů uvádění do provozu
Měření na běžných mono ale i bifaciálních panelech (včetně panelů s vysokou účinností ) do 1000 V / 30 A
Kompletní kontroly elektrické bezpečnosti na aktivních instalacích: kontinuita, polarita, Voc, Isc, izolační odpor
Funkce GFL pro vyhledávání poruch na FV  instalacích kde je s izolací
Režim automatického spuštění pro sekvenční testování všech řetězců v rozvaděči

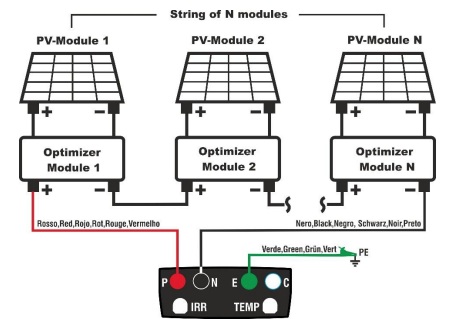

zapojení přístroje pro měření izolace s optimizéry

Funkce OPT – navržena pro měření izolačního odporu aktivních vodičů na fotovoltaických (FV) řetězcích v souladu se standardy IEC/EN62446-1 a IEC/EN61557-2. Tato měření se provádějí v přítomnosti zařízení MLPE (Module-Level Power Electronics), jako jsou výkonové optimizéry nebo zařízení pro rychlé vypnutí (Rapid Shutdown Devices – RSD), bez nutnosti je odpojovat od FV panelů. To usnadňuje testování bez demontáže systému.

Multifunkční přístroj PVCHECKs-ONE umožňuje rychlé a bezpečné provedení všech testů elektrické bezpečnosti požadovaných pro stejnosměrnou stranu fotovoltaického systému, stejně jako funkční ověření napětí naprázdno (Voc) a zkratového proudu (Isc) panelů a řetězců v souladu s normou IEC/EN 62446.
V oblasti testování elektrické bezpečnosti představuje PVCHECKs-ONE skutečnou inovaci: díky funkci DUAL lze provádět měření izolačního odporu na jednom panelu, řetězci nebo celém fotovoltaickém poli bez nutnosti externího spínače pro zkratování kladných a záporných pólů.
Přístroj také umožňuje funkční ověření fotovoltaických připojení a řetězců podle normy IEC/EN 62446 měřením Voc a Isc za provozních podmínek (OPC) a odkazováním hodnot na STC pomocí měření osvitu, včetně použití volitelného příslušenství SOLAR03 a HT305.
Na konci každého testu je poskytnut okamžitý výsledek, a to jak v absolutních hodnotách, tak i porovnáním s dříve testovanými řetězci, což umožňuje rychlé posouzení stavu systému.

Kontinuita ochranného obvodu s 200 mA
Polarita
Napětí naprázdno Voc FV panelů a stringů 1000 V
Zkratový proud Isc na FV panelech a stringech 30 A
Izolace FV stringu/pole s testovacím napětím 250, 500, 1000 V DC
Použití vzdálené jednotky SOLAR-03 s připojením Bluetooth  (volitelné příslušenství)
Měření přímého (čelního) osvitu referenčním panelem pomocí vzdálené jednotky SOLAR03 (volitelné příslušenství)
Měření teploty panelu a prostředí pomocí vzdálené jednotky SOLAR03 (volitelné příslušenství)
Měření polarizačního indexu P.I.
Dielektrický absorpční poměr D.A.R
Funkce GFL pro lokalizaci místa poruchy ve stringu
Kategorie měření CAT III 1000V
Funkce OPT pro testování izolace FV stringů v přítomnosti zařízení MLPE, jako jsou optimizéry a RSD, bez nutnosti jejich odpojení od panelů
Podsvícený LCD displej
Vnitřní paměť 999 pozic
Integrovaná WiFi
Optický/USB sériový port pro připojení k PC
Vlastní správa interní databáze FV modulů
Automatické vypnutí
Nápověda online na displeji
Rozměry (DxŠxV) (mm) 235x165x75
Hmotnost v gramech (včetně baterií) 1200

Normy : ZNAČKA CE, IEC/EN61010-031, IEC/EN61010-1, IEC/EN61010-2-034, IEC/EN61187, IEC/EN61326-1, IEC/EN61557-1, IEC/EN61557-2, IEC/EN61557-4, IEC/EN62446-1

Standardní příslušenství : manuál, kalibrační list , SW ke stažení , Kufr na přístroj  VA507 , sada měřících vodičů KITGSC4, sada vodičů s adaptérem MC4 KITPCMC4, C2006 USB KABEL + OPTICKÝ ADAPTÉR, SP-5100 popruhy pro nošení přístroje, baterie

Volitelné příslušenství:

SOLAR03 – pro měření osvitu , teploty a  FV panelu
HT305 - referenční panel
PT305 -sonda pro měření teploty panelů
