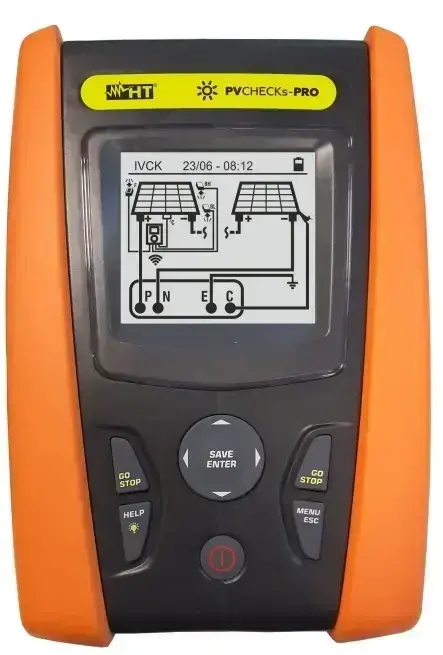

PVCHECKs-PRO přístroj pro revize FV instalací 1,500V and 40A

PVCHECKs-PRO

Multifunkční tester pro revize FV instalací 1500V / 40A
• Měření izolace na FV panelech/stringech/polích až do 1500VDC (s výpočtem PI a DAR)
• Napětí naprázdno Voc do 1500 V v souladu s IEC/EN62446
• Zkratový proud Isc až 40A v souladu s IEC/EN62446
• Spojitost ochranných vodičů s 200mA
• Polarita
• Funkce GFL pro vyhledávání chyb na stringech a FV panelech
• Testy na běžných jednostranných ale i bifaciálních panelech
• Automatické získání kalibrační hodnoty buňky (pomocí vhodných buněk)

PVCHECKs-PRO je  navržený tak, aby prováděl všechna bezpečnostní měření a ověřování fotovoltaických instalací v souladu s IEC/EN62446. Jediným stisknutím tlačítka GO provede PVCHECKs-PRO všechny testy.

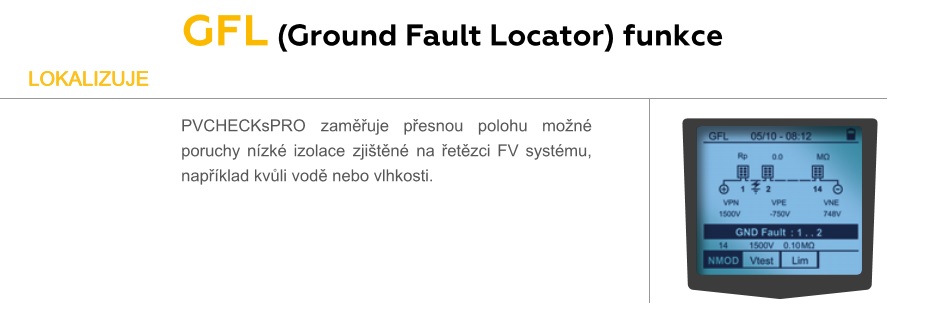

Funkcí GFL (Ground Fault Locator) může přístroj poskytnout indikaci o poloze možné poruchy nízké izolace umístěné v řetězci instalace z důvodu např. pronikání vody nebo vlhkosti do spojovacích krabic FV panelů. Přístroj měří vstupní napětí a podle nesymetrie mezi V(+) a V(-) vůči zemi detekuje předpokládanou polohu poruchy na stringu.

PVCHECKsPRO dokáže s volitelným příslušenstvím měřit i Bifaciální panely

Bifaciální panely jsou schopny absorbovat sluneční záření nejen z jedné, ale z druhé strany. To znamená, že mohou využívat odraženého slunečního záření od povrchu, na kterém jsou umístěny. Bifaciální panely mají obvykle vyšší koeficient účinnosti na jednotku plochy než klasické panely. Bifaciální panely mohou využívat světlo, které prochází skrz panel zespodu. Pro měření účinnosti těchto panelů  je třeba měřit jak světlo dopadající na horní stranu panelu, tak světlo procházející skrz panel zespodu. To znamená, že je třeba měřit jak přímé sluneční záření, tak odražené světlo z okolí, které dopadá na spodní stranu panelu.

Při měření bifaciálních panelů je nutné použít tři referenční panely HT305 jeden přední povrch panelu (F), druhý na horní zadní část (BT=BackTop) a třetí spodní zadní část (BB=BackBottom).

Standardní příslušenství :

manuál, kalibrační list , SW ke stažení , Kufr na přístroj  VA507 , sada měřících vodičů KIT4PRO15, sada vodičů s adaptérem MC4 KITPCMC415O

Volitelné příslušesntví:

SOLAR03 – pro měření osvitu , teploty a sklonu FV panelu
REFERENČNÍ PANEL HT305
PT305 -sonda pro měření teploty panelů
